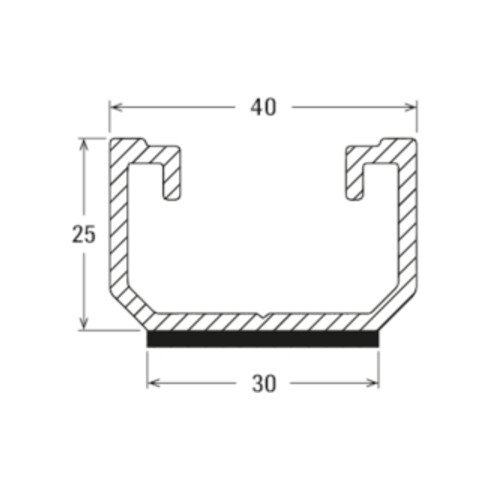

Schiene zur Befestigung von PV-Paneelen auf Trapezblechen

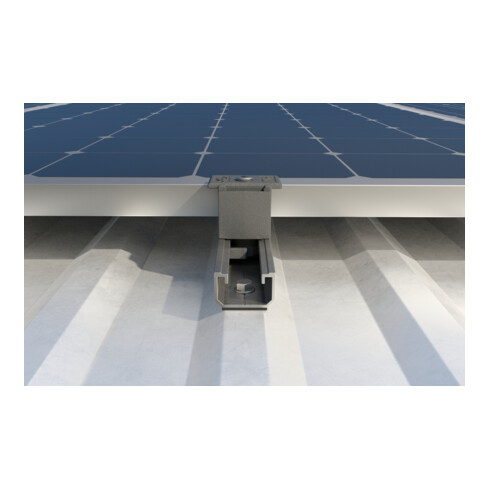

Die Schiene wird entlang der Trapezbleche installiert
Das System ist in verschiedenen Längen verfügbar, um jede Art von Konstruktion zu ermöglichen
Lange Schiene für schnelle und einfache Montage
Vorgebohrte Teile für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben
Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort
Kleben Sie eine Lage Butylklebeband CG INT zwischen Solar Blechdach Schiene und Trapezblech. Achten Sie darauf, dass das Butylklebeband so gedreht wird, dass sich die Aluminiumschicht auf der Seite befindet, auf der die Schiene aufliegt
Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5,5 mm-Bohrer auf
Bei der Befestigung mit 6x25 EPDM Bohrschraube, bohren Sie nur die Schiene an der Stelle vor, an der die Befestigung erfolgen soll. Positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das vorgebohrte Loch in der Schiene führen
Installation von Photovoltaik-Paneelen mit der langen Seite parallel zur Trauflinie auf Trapetzblechdächern
