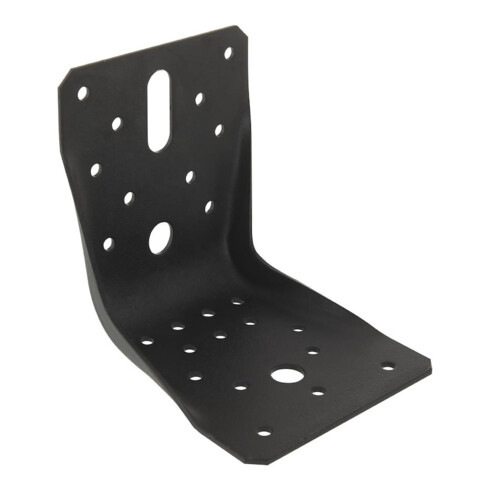

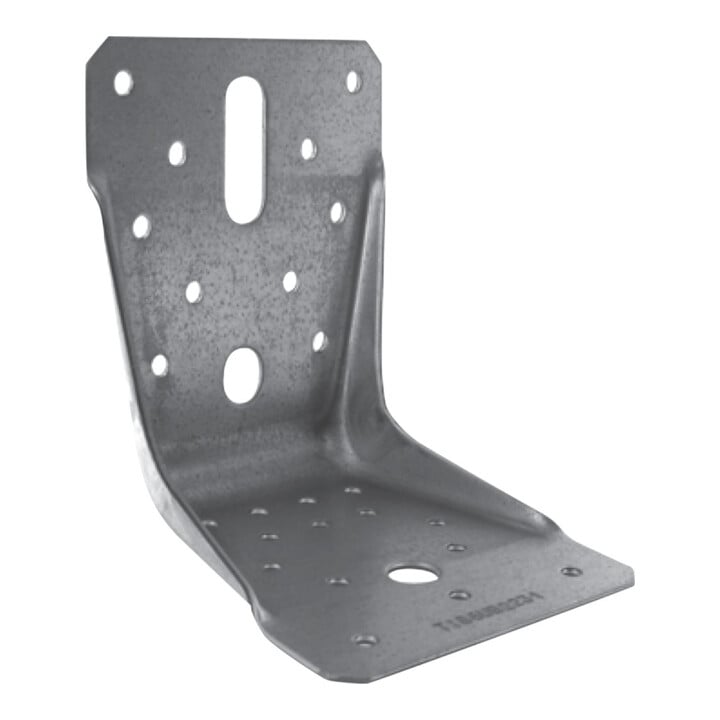

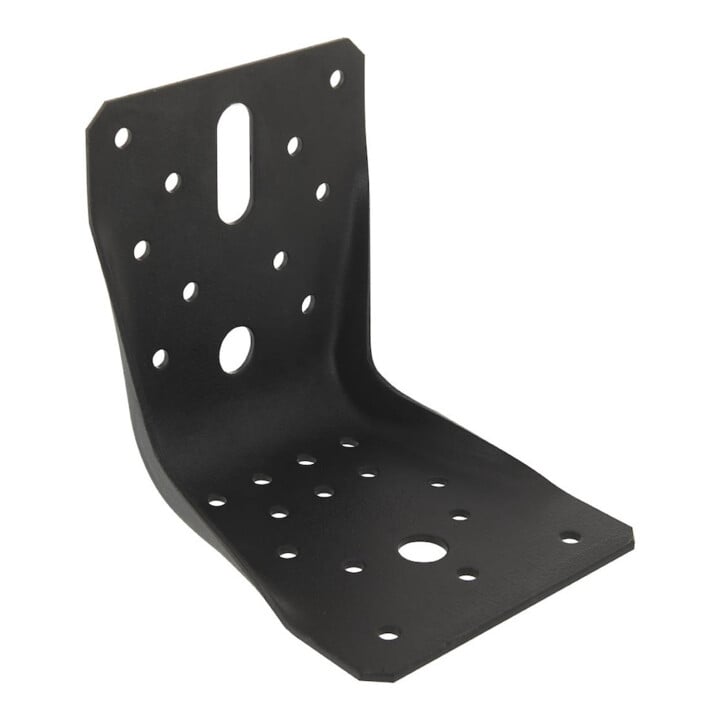

Winkelverb. ABR100 ETA-06/0106 Abm. 100x100x2,0x90mm TZN Loch-D.5/12mm 10/14/1/1
Hersteller Nr.:ABR100|Art.-Nr.:67218491
1/4
Winkelverb. ABR100 ETA-06/0106 Abm. 100x100x2,0x90mm TZN Loch-D.5/12mm 10/14/1/1
Hersteller Nr.:ABR100|Art.-Nr.:67218491
64,49 €inkl. MwSt.
50 Stück enthalten
20+ auf Lager
Lieferzeit: 2-3 Arbeitstage
Standardlieferung
Technische Daten
- Winkel
- 90 °
- CE-Kennzeichen
- Ja
- ETA-Bewertung
- ETA-06/0106
- Leistungserklärung DoP
- DE-DoP-e06/0106
- Länge Schenkel A
- 100 mm
- Länge Schenkel B
- 100 mm
- Länge Langloch
- 32 mm
- Breite
- 90 mm
- Breite Langloch
- 12 mm
- Materialstärke
- 2 mm
- Lochzahl Schenkel A
- 10, 1, 1 St.
- Lochzahl Schenkel B
- 1, 14 St.
- Anzahl Nagelloch
- 24 St.
- Anzahl Bolzenloch
- 2 St.
- Anzahl Langloch
- 1 St.
- Anzahl Stege
- 2 St.
- Durchmesser Nagelloch
- 5 mm
- Durchmesser Bolzenloch
- 12 mm
- Länge horizontaler Schenkel
- 100 mm
- Höhe vertikaler Schenkel
- 100 mm
- Anzahl Langloch vertikaler Schenkel
- 1 St.
- Abmessung Langloch vertikaler Schenkel
- 12 x 32 mm
- Anzahl Schraubloch vertikaler Schenkel
- 10 St.
- Durchmesser Schraubloch vertikaler Schenkel
- 5 mm
- Anzahl Schraubloch horizontaler Schenkel
- 14 St.
- Durchmesser Schraubloch horizontaler Schenkel
- 5 mm
- Anzahl Bolzenloch vertikaler Schenkel
- 1 St.
- Durchmesser Bolzenloch vertikaler Schenkel
- 12 mm
- Anzahl Bolzenloch horizontaler Schenkel
- 1 St.
- Durchmesser Bolzenloch horizontaler Schenkel
- 12 mm
- Basis
- Winkelverbinder
- Typ
- Mit Rippe
- Ausführung
- Gleichschenklig
- Werkstoff
- Stahl
- Güte Werkstoff
- S 250 GD + Z 275
- Oberfläche
- Verzinkt
- Schichtdicke Oberfläche
- 20 µm
- Befestigung
- Kammnägel, Ankerbolzen, Schrauben
- Anwendbare Materialien
- Beton, Stahl, Holzwerkstoffe, Holz
- Vorteile
- Hohe Steifigkeit durch beidseitige Aufkantung, hohe Belastungswerte
- Material aufzulagerndes Bauteil
- Holz, Holzwerkstoffe
- Anwendbare Materialien Auflager
- Holz, Beton, Stahl, Holzwerkstoffe
- Hersteller
- SIMPSON STRONG-TIE GmbH Hubert-Vergölst-Str. 6-14, 61231 Bad Nauheim, DE [email protected], 06032/86800
- Art.-Nr.
- 67218491
- GTIN
- 3523140466101
Produktbeschreibung
Winkelverbinder ABR
Eigenschaften:
- Befestigung: CNA Kammnägel Ø 4 mm x l / CSA Schrauben Ø 5 mm x l / Bolzen
- ABR70: Ø 5 mm / Ø 8,5 mm
- ABR90: Ø 5 mm / Ø 11 mm
- ABR98: Ø 5 mm / Ø 13 mm
- ABRL98: Ø 5 mm / Ø 13 mm / Ø 40 x 13 mm
- ABR100: Ø 5 mm / Ø 12 mm
- ABR105: Ø 5 mm / Ø 11 mm
- ABR170: Ø 5 mm / Ø 12 mm
- ABR220: Ø 5 mm / Ø 11 mm
- ABR255: Ø 5 mm / Ø 14 mm
- ABR9015: Ø 5 mm / Ø 13 mm
- ABR9020: Ø 5 mm / Ø 11 mm / Ø 13 mm
- ETA-06/0106
Anwendung:
- Holz/Beton Anschlüsse, Holz/Stahl Anschlüsse, Holz/Holz Anschlüsse
