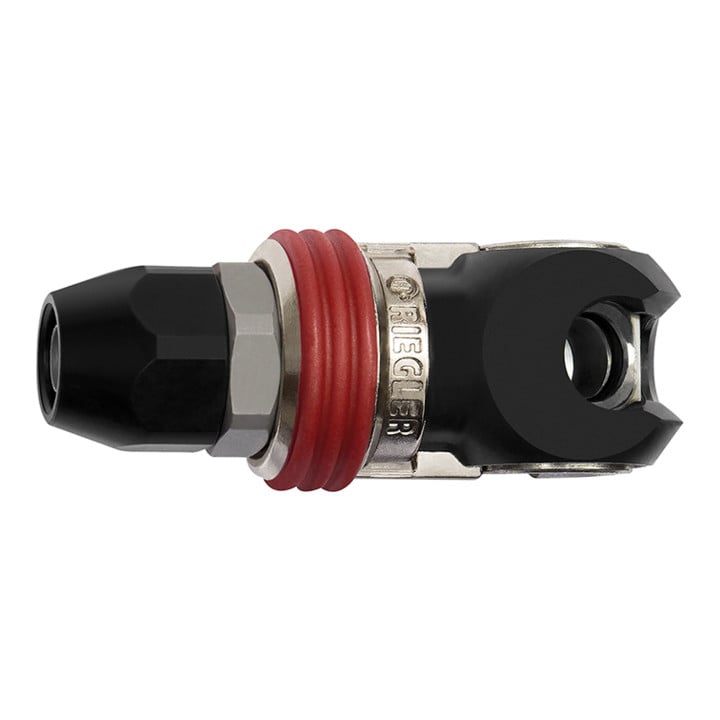

Riegler Schwenk-Sicherheitskupplung NW 7,2, EURO 7,2, Stahl, Schl. 8x12
Riegler Schwenk-Sicherheitskupplung NW 7,2, EURO 7,2, Stahl, Schl. 8x12
Lieferzeit: 1-2 Arbeitstage
Standardlieferung
- NW
- 7,2
- Anschluss
- Schlauchanschluss 8x12
- SW
- 22 mm
- Durchflusswertmessung
- bei 6 bar und Δ<sub> p</sub>= 0,5 bar
- Medium
- Druckluft, Gase
- Steckerprofil
- EURO 7,2
- Betriebsdruck
- max. 25 bar / max. 16 bar bei ein-/auskuppeln
- Temperaturbereich min.
- -20 °C
- Temperaturbereich max.
- 100 °C
- Gehäuse
- Stahl, QPQ behandelt
- Dichtmaterial
- NBR
- Durchfluss
- 2300 l/min (Luft)
- Hülse
- Zink-Druckguss, vernickelt, rot Gummi beschichtet
- Gewindestück
- Stahl verzinkt
- Länge
- 76 mm
- Hersteller
- Riegler & Co. KG Schützenstr. 27, 72574 Bad Urach, DE [email protected], 07125/9497-0
- Art.-Nr.
- 53781506
- GTIN
- 4047322567688
• Schwenk-Sicherheitskupplung NW 7,2, EURO 7,2, Stahl, Schlauchanschluss 8x12, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C • Schwenk-Sicherheitskupplung mit freiem Durchgang • Der Stecknippel wird in den Kupplungskörper gesteckt und mit einer ca. 90°-Bewegung die Verbindung hergestellt • Sobald der"rote Ring"in der vorgesehenen Nut einrastet, ist eine sichere Verbindung hergestellt • Um die Verbindung wieder zu lösen, muss der"rote Ring"zurückgezogen und der Stecknippel bis zum Anschlag in die Ausgangsposition geschwenkt werden • Durch eine Entlüftungsbohrung auf der Rückseite der Kupplung, wird beim Entkuppeln entlüftet • Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983. Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug • Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive
