fischer Profil SolarFish 4,85 m Aluminium

Eigenschaften:

• Hoher Querschnitt für maximale Vielseitigkeit
• Kompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-C
• AW 6063 T6 Aluminium

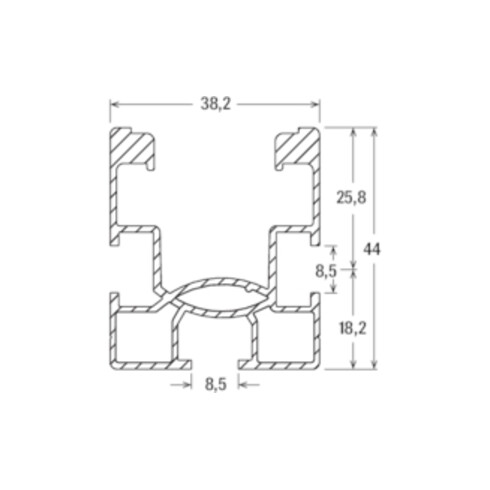

• Der 44 mm hohe Querschnitt macht SolarFish zur idealen Lösung für den Bau der meisten Unterkonstruktionen für Photovoltaikanlagen
• Kompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-C
• Die unterschiedlichen Längen der Schiene ermöglichen eine optimale Anpassung an die Größen der PV-Paneele und somit eine Reduzierung des Verschnitts
• Das SolarFish-Profil ist mit ihren zwei seitlichen Nuten und einer unteren Nut, die mit den Schnellkupplungen der RH- und GT-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel sind, sehr flexibel einsetzbar

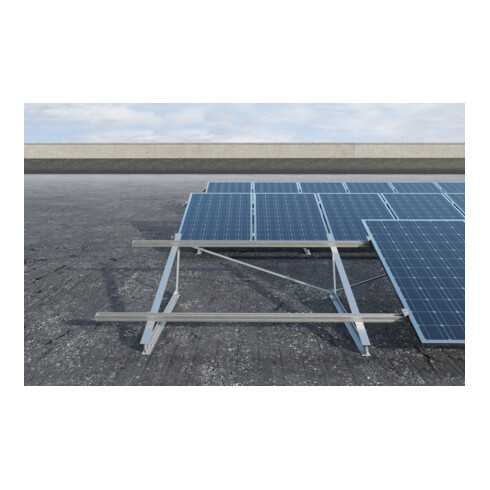

• Identifizieren Sie das richtige Trägersystem je nach Art des Daches (z.B. Dachhaken für Betondachsteine oder Tondachziegell, Dreiecksrahmen für Flachdächer, Stehfalzklemmen, Dreiecksrahmen für Flachdächer usw.)
• Montieren Sie die SolarFish-Schiene durch die untere Nut oder die seitlichen Nuten auf den gewählten Träger
• Um zwei SolarFish-Schienen zu verbinden, montieren Sie zwei CPN AL-Profilverbindungen auf beiden Seiten der Schiene, indem Sie sie in den seitlichen Nuten gleiten lassen, bis sie den Bolzen in der Mitte der Profilverbindung berühren
• Komplettieren Sie die Verbindung, indem Sie jedes Ende der CPN AL-Verbindung mit 4 x 3,5 mm x 9,5 mm selbstbohrenden Schrauben auf jeder Seite der SolarFish-Schiene sichern
• Um die thermische Ausdehnung zu begrenzen, erstellen Sie Reihen von miteinander verbundenen Schienen bis zu einer maximalen Länge von 15 m
• Installieren Sie die Klemmen durch die obere Nut der Schiene
• Befestigen Sie die PV-Paneele durch Anziehen der Klemmen
• Bringen Sie die AK SP-Kappen an den Enden der SolarFish-Schiene für einen sauberen Abschluss an
• Steildach mit Betondachsteinen und Tonziegeln mit RH Haken
• GT Haken
• Wellplatten-Dächer mit STSR Doppelgewindeschraube
• STSI Doppelgewindeschraube
• Stehfalzpaneeldächer mit DLA-Klemme
• DLAK-Klemme

EAN/GTIN: 08001132111154
