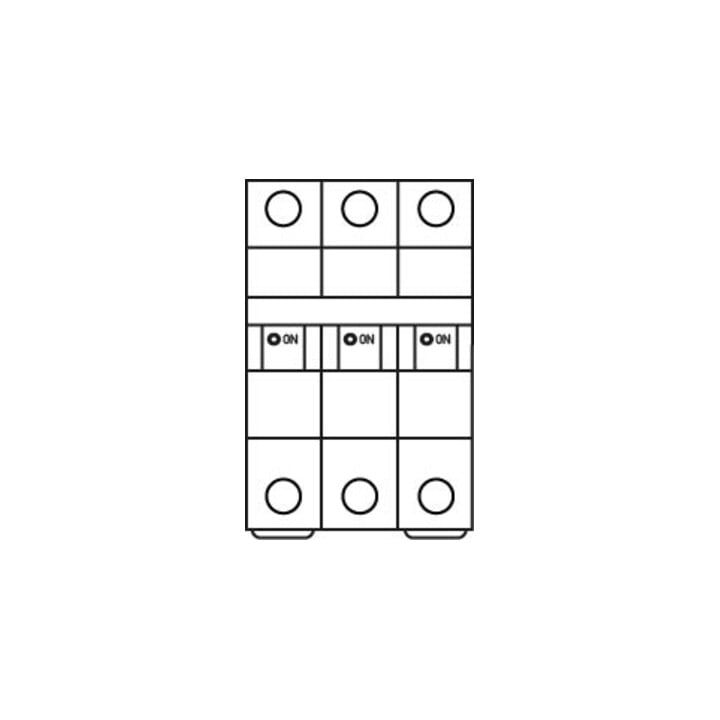

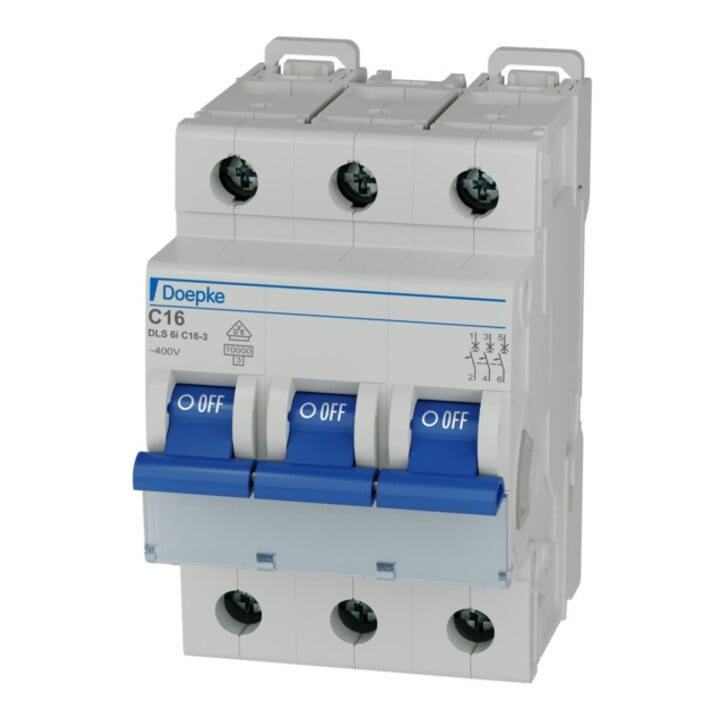

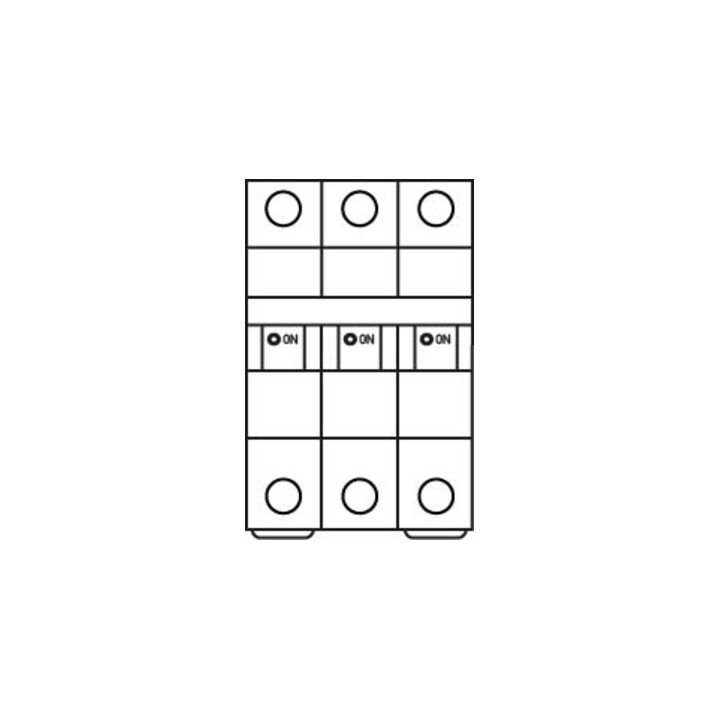

Doepke Leitungsschutzschalter DLS 6I C16-3 10KA
Doepke Leitungsschutzschalter DLS 6I C16-3 10KA
Lieferzeit: 1 Arbeitstag
Standardlieferung
Bei einer Bestellung bis 12:00 Uhr erfolgt die Lieferung am darauffolgenden Arbeitstag.

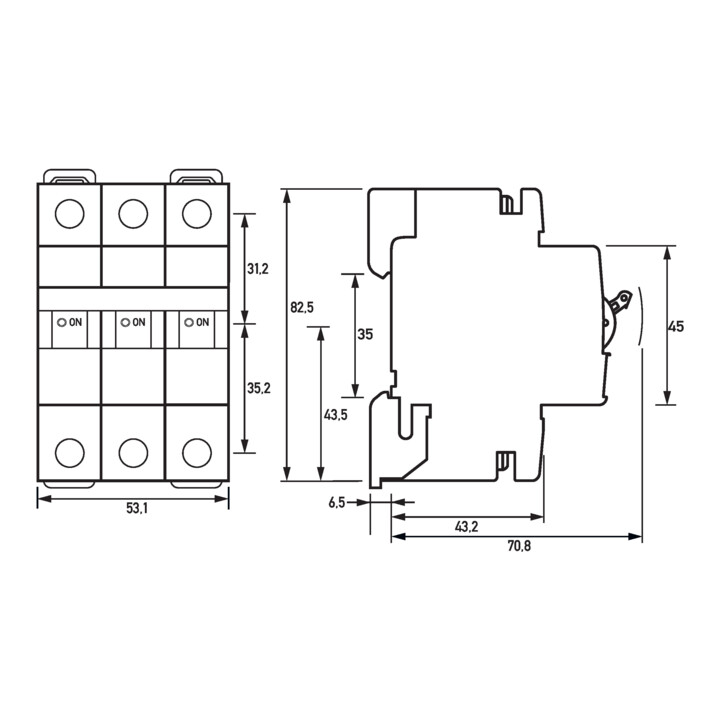

- Einbautiefe
- 68 mm
- Auslösecharakteristik
- C

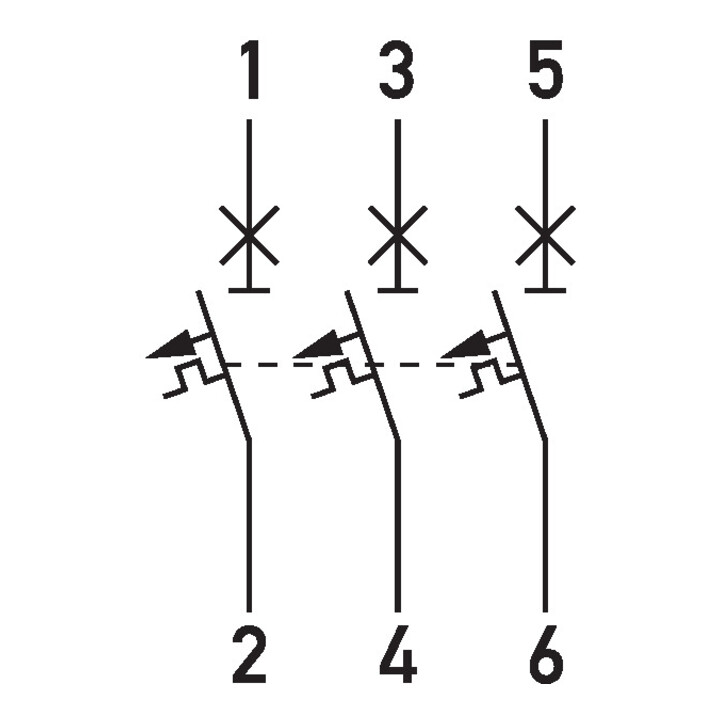

- Polzahl (gesamt)
- 3
- Anzahl der abgesicherten Pole
- 3
- Bemessungsstrom
- 16 A
- Bemessungsspannung
- 400 V
- Bemessungsisolationsspannung Ui
- 2 V
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
- 10 kA
- Spannungsart
- AC
- Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
- 10 kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
- 0 kA
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
- 0 kA
- Frequenz
- 16,67..60 Hz
- Energiebegrenzungsklasse
- 3
- Unterputzmontage
- nein
- Mitschaltender Neutralleiter
- nein
- Überspannungskategorie
- 3
- Verschmutzungsgrad
- 2
- Zusatzeinrichtungen möglich
- ja
- Breite in Teilungseinheiten
- 3
- Schutzart (IP)
- IP20
- Umgebungstemperatur während des Betriebs
- -25..55°C
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 1,5..25 mm²
- Anschließbarer Leiterquerschnitt eindrähtig
- 0,5..25 mm²
- Explosionsgeschützt
- nein
- Hersteller
- Doepke Schaltgeräte GmbH Stellmacherstraße 11, 26506 Norden, DE [email protected], +49 04931 / 1806 - 039049644925
- Art.-Nr.
- 95443713
- GTIN
- 4014712171664
• Die Aufgabe von Leitungsschutzschaltern ist das selbsttätige Abschalten von Stromkreisen zum Schutz von Leitungen und angeschlossenen Geräten • Nach einer Abschaltung können sie manuell wieder eingeschaltet werden, ohne dass z. B. Sicherungseinsätze ausgewechselt werden müssten • Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei z. B. mechanisch blockiertem Schaltknebel, gewährleistet • Leitungsschutzschalter der Baureihe DLS 6 schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss nach DIN VDE 0100. Die Baureihe umfasst eine große Auswahl verschiedener Typen, vom Schalter für Wohn- und Zweckgebäude bis zum Schalter für den industriellen Bereich • Durch ihre kompakte Bauweise bieten Leitungsschutzschalter der Baureihe DLS 6 maximalen Raumgewinn für die komfortable Verdrahtung • Der große Klemmbereich und die Möglichkeit der Verwendung handelsüblicher Verdrahtungsschienen sorgen für eine einfache Installation • Ergänzend ist der Anschluss einer Vielzahl von Zusatzgeräten wie zum Beispiel Arbeitsstromauslöser sowie Hilfs- und Störmelder möglich • Die Ausführung DLS 6i eignet sich durch ihr hohes Bemessungsschaltvermögen von 10 kA besonders für den Einsatz in Industrieanlagen • Schalter mit der Auslösecharakteristik C sind für Leistungsstromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert • Eigenschaften: Bemessungsschaltvermögen 10 kA Zugbügelklemmen mit weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund großes • Klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts Verwendung von handelsüblichen Verdrahtungsschienen ON/OFF-Schaltstellungsanzeige am Schaltknebel Zubehör rechts nachrüstbar kostenlose Beschriftungssoftware Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einsatzgebiete: geeignet für den Einsatz in Stromversorgungen für Industrieanlagen und Zweck- bzw. gewerblich genutzte Gebäude
