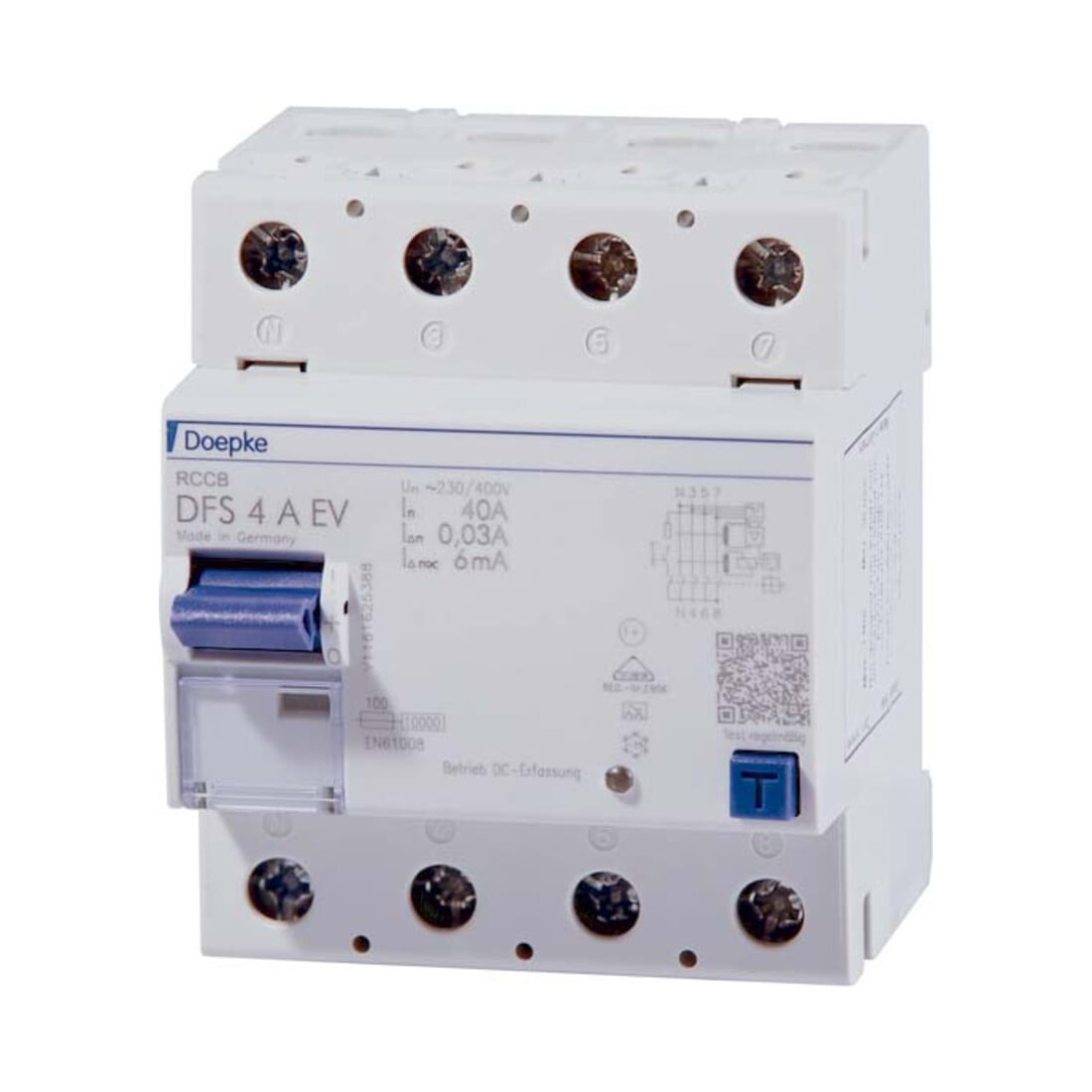

Doepke FI-Schalter DFS4 040-4/0,03-A EV
Doepke FI-Schalter DFS4 040-4/0,03-A EV
Lieferzeit: 4-7 Arbeitstage
Standardlieferung
- Polzahl
- 4
- Bemessungsspannung
- 400 V
- Bemessungsstrom
- 40 A
- Bemessungsfehlerstrom
- 0,03 A
- Bemessungsisolationsspannung Ui
- 400 V
- Bemessungsstoßspannungsfestigkeit Uimp
- 4 kV
- Montageart
- DIN-Schiene
- Fehlerstrom-Typ
- A
- Selektiver-Typ
- Nein
- Kurzzeitverzögerter Typ
- Nein
- Kurzschlussfestigkeit (Icw)
- 10 kA
- Stoßstromfestigkeit
- 3 kA
- Spannungsart
- AC
- Mit Verriegelungsvorrichtung
- Nein
- Frequenz
- 50 Hz
- Zusatzeinrichtungen möglich
- Ja
- Schutzart (IP)
- IP20
- Breite in Teilungseinheiten
- 4

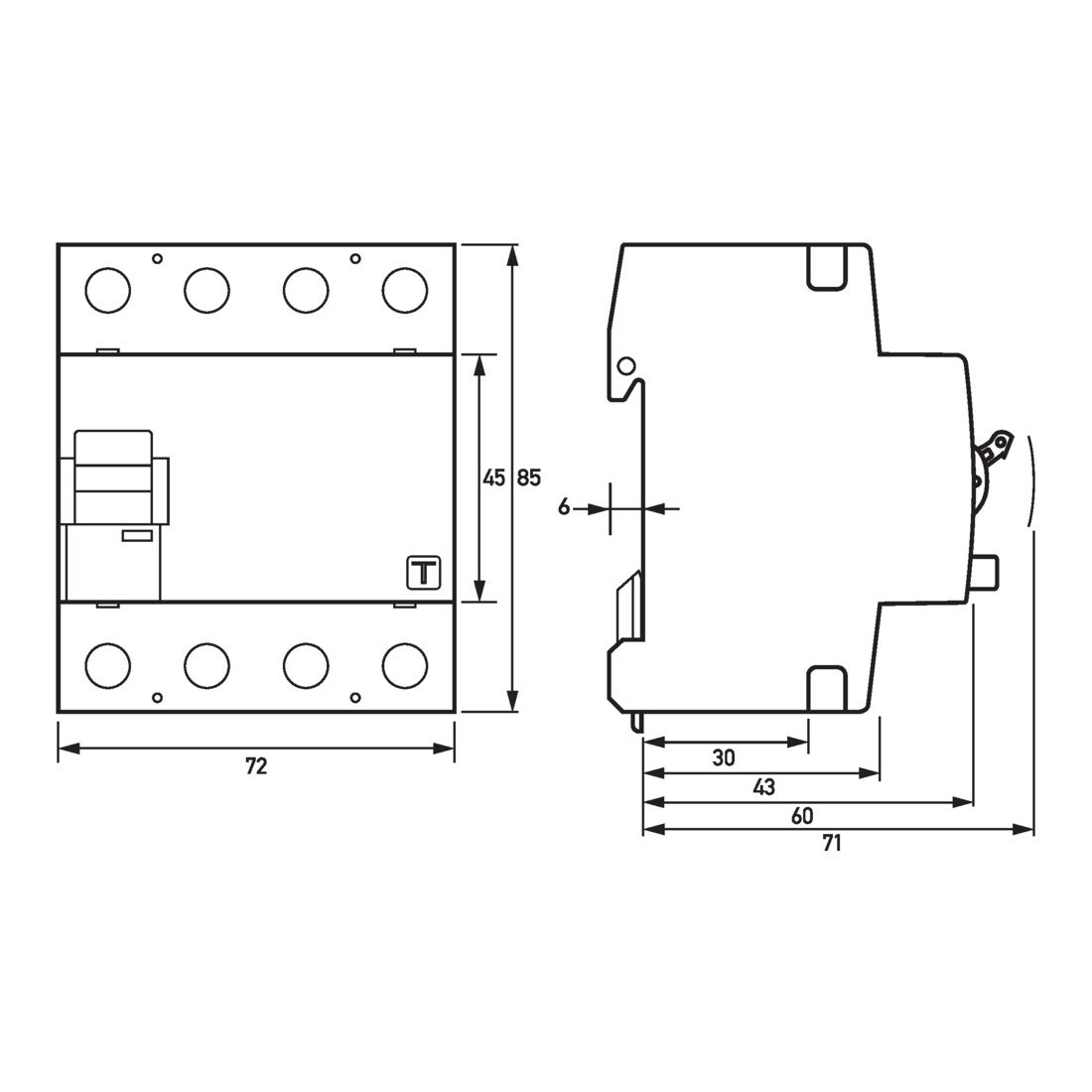

- Einbautiefe
- 69 mm
- Umgebungstemperatur während des Betriebs
- -25..40°C
- Verschmutzungsgrad
- 2
- Anschließbarer Leiterquerschnitt mehrdrähtig
- 1,5..50 mm²
- Anschließbarer Leiterquerschnitt eindrähtig
- 1,5..50 mm²
- Explosionsgeschützt
- Nein
- Hersteller
- Doepke Schaltgeräte GmbH Stellmacherstraße 11, 26506 Norden, DE [email protected], +49 04931 / 1806 - 039049644925
- Art.-Nr.
- 52295022
- GTIN
- 4014712215955
• Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten • Sie schützen so Personen, Tiere und Anlagen • DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze • In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal • Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich • Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen • Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche • Die kostenlose Etikettensoftware hilft bei der Beschriftung • Schalter des Typs A sind puls- und wechselstromsensitiv • Diese Funktion ist netzspannungsunabhängig • Schalter in der Ausführung EV sind für den Einsatz in Ladeeinrichtungen für Elektrofahrzeuge vorgesehen • Sie haben eine Zusatzfunktion zur Erkennung glatter Gleichfehlerströme>=6 mA • Damit schützen sie vorgeschaltete Fehlerstromschutzschalter des Typs A oder F vor Funktionsausfällen • Eigenschaften: netzspannungsabhängige Zusatzfunktion zur Erkennung glatter Gleichfehlerströme • Auslöseschwelle von 6 mA bei glatten Gleichfehlerströmen • LED-Anzeige für Betrieb Zusatzfunktion • kein zusätzlicher Verdrahtungsaufwand • VDE zertifiziert • netz- und hilfsspannungsunabhängige Auslösung • sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme • hohe Kurzschlussfestigkeit • beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss • Schaltstellungsanzeige • Sichtfenster für Beschriftungsetiketten • Multifunktionsschaltknebel mit drei Positionen:"ein","aus","ausgelöst" • Anschluss C1 Neutralleiterposition links • Montageart: Schnellbefestigung auf Tragschiene • Einbaulage beliebig • Einspeiserichtung beliebig • Einsatzgebiete: Diese RCCB sind ausschließlich für die Verwendung in Einrichtungen zur Ladung von Elektrofahrzeugen vorgesehen • Ausgeschlossen ist der Einsatz zum Schutz von Anlagen • in denen elektronische Betriebsmittel Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können • Hier sind allstromsensitive Fehlerstromschutzschalter des Typs B oder B+ einzusetzen
